    Pacto

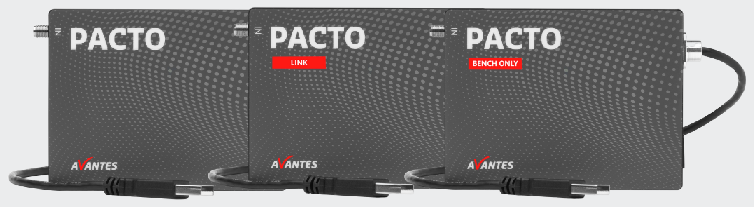

    PACTO，compact line全新光譜儀，在系統集成中的應用中擁有強大的性能。PACTO兼容Avantes光源、配件和AvaSoft軟件。Pacto是一個性能強大的多功能設備，可以根據您的應用需求進行定制。Pacto有三種不同的系列，每一種都是為滿足不同應用需求而設計的。

    Pacto：Pacto性能強大，它傳輸速度快，優化雜散光至更低值，并且信噪比更高。Pacto可以選配2048或4096像素探測器，不同大小的狹縫尺寸和USB通信可供選擇。

    Pacto Link：如果您想將設備集成到需要不同通信協議的系統中，Pacto Link是理想的選擇。Pacto Link適配RS232或SPI通信協議，以增強系統設備的功能性。

    Pacto Bench Only：Pacto Bench Only擁有對稱式Czerny-Turner光學平臺，其中包括光學器件和探測器，沒有其他的電子設備。您可以靈活使用，定制產品，以融合自己的電子產品設備。



    技術數據

    Pacto


    		Pacto 2KPacto 4K
    光學平臺對稱Czerny-Turner，75mm焦距; Pacto 光學平臺
    波長范圍200 - 1100 nm
    雜散光0.1 - 1% (典型值：光柵300線對數/mm閃耀波長250nm，雜散光<0.3%)
    靈敏度365,000261,000
    探測器濱松S11639，CMOS，2048像素（14x200 μm）濱松S13496，CMOS，4096像素（7x200μm）
    信噪比375:1365:1
    動態范圍4500
    暗噪聲15 cnts
    AD 轉換器16-bit, 6 MHz
    積分時間9 μs – 30 s
    通信接口USB 2.0 (480Mbps) / 尾端口 (38cm) USB-A
    采樣速率（板卡平均）1.15 ms /scan1.19ms/scan
    數據傳輸速度1.15 ms /scan1.19ms/scan
    數字I/O接口5 個雙向可編程 I/O接口; 1個模擬輸出, 1個模擬輸入, 1x5V
    外型尺寸，重量105 x 80 x 20 mm, 277.5 g
    電源要求默認USB電源, 500 mA
    工作溫度范圍5-55 °C

    Pacto Link


    		Pacto 2K  Pacto 4K
    光學平臺 對稱式 Czerny-Turner 光路, 焦距75   mm; Pacto 光學平臺
    波長范圍 200 -   1100 nm
    雜散光 0.1 -   1% (典型值: 光柵300線對數/mm閃耀波長250nm,   雜散光< 0.3%)
    靈敏度（計數/微瓦 每毫秒積分時間）365,000261,000
    探測器 濱松   S11639, CMOS, 2048像素 (14x200 μm)濱松   S13496, CMOS, 4096像素 (7x200μm)
    信噪比 375:1365:1
    動態范圍 4500
    暗噪聲 15   cnts
    AD 轉換器16-bit,   6 MHz
    積分時間 9 μs   – 30 s
    通信接口 RS232或SPI, 需要獨立電源連接
    數據傳輸速度 待定待定
    數字 I/O 接口5 個雙向可編程I/O; 1 個模擬輸出, 1 個模擬輸入, 1x5V
    外型尺寸，重量 105 x   80 x 20 mm, 277.5 g
    電源要求 獨立電源
    工作溫度范圍 5-55   °C

    Pacto Bench Only


    		Pacto 2KPacto  4K
    光學平臺 對稱式 Czerny-Turner 光路, 焦距75   mm; Pacto 光學平臺
    波長范圍 200 -   1100 nm
    雜散光 0.1 -   1%(典型值: 光柵300線對數/mm閃耀波長250nm,   雜散光<0.3%)
    探測器 濱松S11639, CMOS, 2048像素 (14x200 μm)濱松S13496, CMOS, 4096像素 (7x200μm)
    外型尺寸，重量 105   ×80×20mm, 277.5g
    工作溫度范圍 5-55   °C
    通信接口 通過ZIF排線直連


    光柵選擇表



    		可用范圍 (nm)光譜范圍(nm)線對數/mm閃耀波長 (nm)訂購信息
    UV/VIS/NIR200-1100**891**300300MN0300-0.30
    UV/VIS200-850515600300MN0600-0.30
    UV200-750247-218*1200250MN1200-0.25
    UV200-650163-143*1800UVMN1800-0.25
    UV200-580113-69*2400UVMN2400-0.25
    UV200-40069-45*3600UVMN3600-0.25
    UV/VIS250-850515600400MN0600-0.40
    VIS/NIR300-1100**792**300500MN0300-0.50
    VIS360-1000495600500MN0600-0.50
    VIS300-800247-218*1200500MN1200-0.50
    VIS350-750142-89*1800500MN1800-0.50
    VIS350-64074-49*2400VISMN2400-0.50
    NIR500-1050495600750MN0600-0.75
    NIR500-1050218-148*1200750MN1200-0.75
    NIR600-1160346-297*830800MN0830-0.80
    NIR600-1100**495**3001000MN0300-1.00
    NIR600-11004956001000MN0600-1.00


    * 取決于光柵的起始波長；波長越長，色散越大，選擇范圍越小。

    ** 并非所有像素都將用于可用范圍。


    光譜儀分辨率表

    Pacto 2K

    狹縫尺寸(μm)102550100200500
    光柵300線對數/mm1.01.42.54.89.221.3
    光柵600線對數/mm0.40-0.53*0.71.22.44.610.8
    光柵830線對數/mm0.320.480.931.73.48.5
    光柵1200線對數/mm0.20-0.28*0.27-0.38*0.52-0.66*1.12.35.4
    光柵1800線對數/mm0.10-0.18*0.20-0.29*0.34-0.42*0.81.63.6
    光柵2400線對數/mm0.09-0.13*0.09-0.13*0.26-0.34*0.44-0.64*1.12.7
    光柵3600線對數/mm0.06-0.08*0.100.190.40.81.8

    *取決于光柵的起始波長；波長越長，色散越大，分辨率越高。

    Pacto 4K

    狹縫尺寸(μm)102550100200500
    光柵300線對數/mm0.50-0.701.20-1.30*2.174.6920
    光柵600線對數/mm0.30-0.36*0.58-0.601.172.24.510
    光柵830線對數/mm0.250.480.931.73.48
    光柵1200線對數/mm0.14-0.18*0.30.621.082.25
    光柵1800線對數/mm0.09-0.11*0.180.36-0.40*0.78153.7
    光柵2400線對數/mm0.07-0.09*0.13-0.15*0.26-0.32*0.40-0.64*1.12.7
    光柵3600線對數/mm0.05-0.06*0.10.190.40.82

    *取決于光柵的起始波長；波長越長，色散越大，分辨率越高。


    訂購信息

    訂購信息

    Pacto

    產品名稱 產品信息
    AvaSpec-PCT2048CLPacto 迷你光纖光譜儀，75 mm 焦距，2048像素CMOS探測器，USB2   供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫
    AvaSpec-PCT4096CLPacto 迷你光纖光譜儀，75 mm   焦距，4096像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫
    *OEM AvaSpec-PCT2048CLOEM Pacto迷你光纖光譜儀，75 mm 焦距，2048像素CMOS探測器，USB2 供電接口， 包括 DCL，消二級衍射濾光片，可更換狹縫
    *OEM   AvaSpec-PCT4096CLOEM Pacto迷你光纖光譜儀，75 mm 焦距，4096像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫

    * 僅限 OEM 客戶

    Pacto Link

    產品名稱 產品信息
    OEM AvaSpec-PCT2048CL- RS232OEM Pacto迷你光纖光譜儀，75mm 焦距，2048像素CMOS探測器，RS232通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫
    OEM AvaSpec-PCT4096CL- RS232OEM   Pacto迷你光纖光譜儀，75mm 焦距，4096像素CMOS探測器，RS232通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫
    OEM AvaSpec-PCT2048CL- SPIOEM Pacto迷你光纖光譜儀，75mm 焦距，2048像素CMOS探測器，SPI通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫
    OEM AvaSpec-PCT4096CL- SPIOEM   Pacto迷你光纖光譜儀，75mm 焦距，4096像素CMOS探測器，SPI通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫

    Pacto Bench Only

    產品名稱 產品信息
    OEM   AvaBench-PCT2048CLOEM Pacto迷你光纖光譜儀，75mm 焦距，2048像素CMOS探測器，包括 DCL，消二級衍射濾光片，固定狹縫
    OEM AvaBench-PCT4096CLOEM   Pacto迷你光纖光譜儀，75mm 焦距，4096像素CMOS探測器，包括 DCL，消二級衍射濾光片，固定狹縫


    選項

    Pacto

    產品名稱產品信息
    SLIT-XX-PRS可更換狹縫，適配沒有配置OSF的Pacto.   狹縫尺寸指定XX = 10, 25, 50,   100, 200, 500 μm
    SLIT-XX-PRSF可更換狹縫，適配已配置OSF的Pacto.   狹縫尺寸指定XX = 10, 25, 50,   100, 200, 500 μm
    *SLIT-XX-P固定狹縫的Pacto，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm
    OSC消二級衍射濾光片對應光柵-MN 600-0.50
    OSC-UA消二級衍射濾光片對應光柵-MN 300-0.30
    OSC-VA消二級衍射濾光片對應光柵-MN 300-0.50
    OSF-YYY-3消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍
    DCL靈敏度增強透鏡

    * 僅限 OEM 客戶

    **Avantes將根據應用配置選擇所需的二級衍射濾光片

    Pacto Link

    產品名稱 產品信息
    SLIT-XX-P固定狹縫的Pacto，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm
    OSC消二級衍射濾光片對應光柵-MN 600-0.50
    OSC-UA消二級衍射濾光片對應光柵-MN 300-0.30
    OSC-VA消二級衍射濾光片對應光柵-MN 300-0.50
    OSF-YYY-3消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍
    DCL靈敏度增強透鏡

    *Avantes將根據應用配置選擇所需的消二級衍射濾光片選項。

    Pacto Bench Only

    產品名稱 產品信息
    SLIT-XX-P固定狹縫的Pacto，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm
    OSC消二級衍射濾光片對應光柵-MN 600-0.50
    OSC-UA消二級衍射濾光片對應光柵-MN 300-0.30
    OSC-VA消二級衍射濾光片對應光柵-MN 300-0.50
    OSF-YYY-3消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍
    DCL靈敏度增強透鏡

    *Avantes將根據應用配置選擇所需的消二級衍射濾光片選項。
